Relay Interface 8x16A avec Commande Manuelle – TDS13510

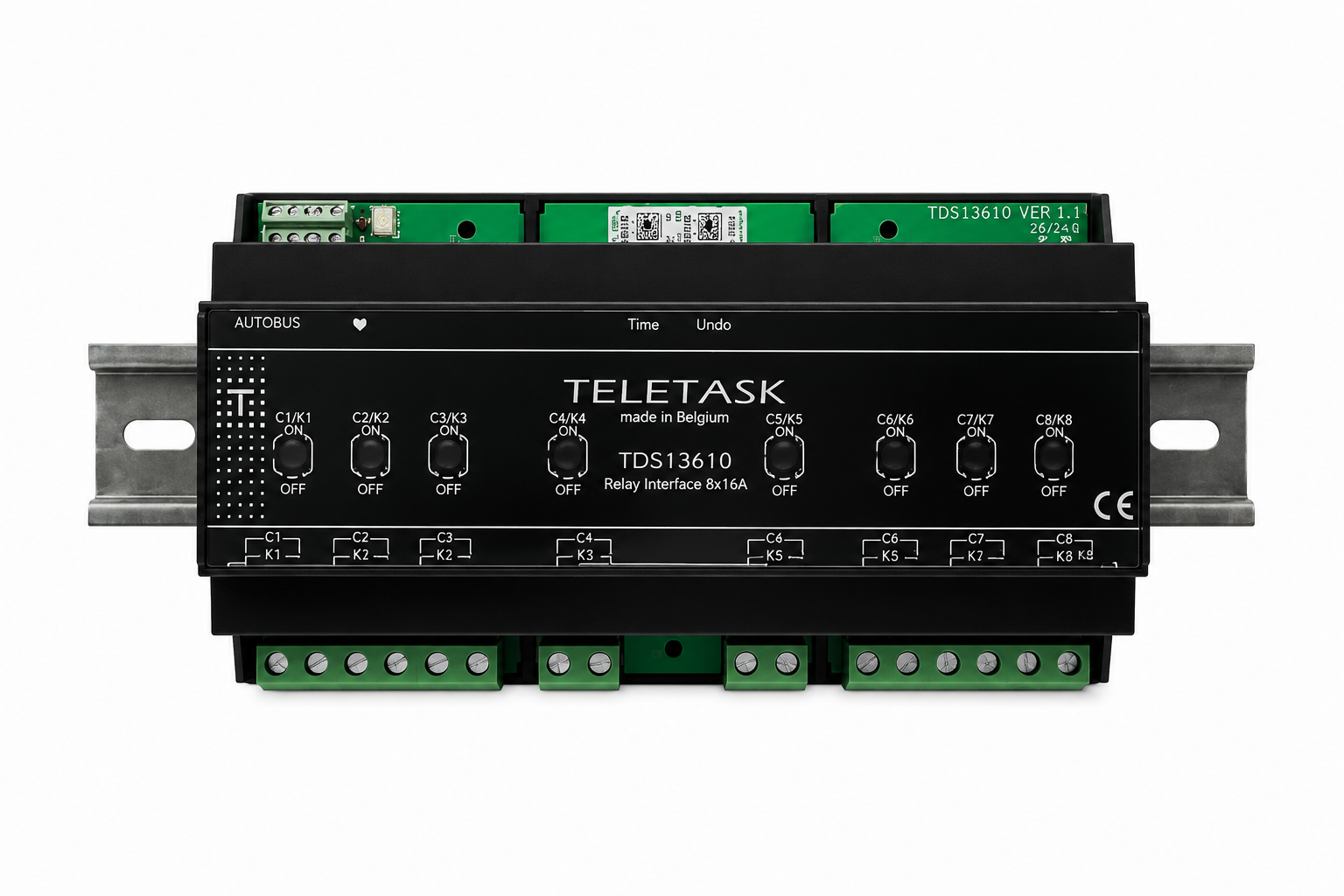

Relay Interface 8x16A avec commande manuelle

Le Relay Interface 8x16A est une interface de sortie haute puissance conçue pour les systèmes domotiques et d’automatisation résidentiels ou tertiaires. Équipé de 8 relais bistables indépendants de 16A, il permet de commander efficacement l’éclairage, les prises, les moteurs, les systèmes CVC et d’autres charges électriques importantes.

Chaque relais dispose d’une commande manuelle intégrée permettant un contrôle direct en cas de maintenance ou de coupure du système de contrôle. En cas de panne de courant, l’utilisateur peut modifier manuellement l’état des relais grâce aux commandes prévues à cet effet. Dès le rétablissement de l’alimentation ou de la communication, le système reprend automatiquement le contrôle des sorties.

Conçu pour une installation sur rail DIN, ce module se distingue par sa faible consommation énergétique, ce qui le rend particulièrement adapté aux bâtiments intelligents, aux constructions à haute efficacité énergétique et aux maisons à faible consommation.

Caractéristiques principales

• 8 sorties relais bistables indépendantes
• Commande manuelle individuelle sur chaque relais
• Pouvoir de coupure : 16A / 250V AC par sortie
• Courant d’appel jusqu’à 100A
• Contacts normalement ouverts (NO)
• Reprise automatique du contrôle après rétablissement de l’alimentation
• Montage sur rail DIN (9 modules)
• Faible consommation d’énergie
• Idéal pour les applications domotiques et de gestion technique des bâtiments

Spécifications techniques

• Référence : TDS13510
• Type de relais : 8 relais bistables unipolaires, normalement ouverts
• Intensité maximale : 16A par relais
• Tension de commutation : 250V AC
• Charge minimale : 5W
• Courant d’appel : jusqu’à 100A
• Montage : Rail DIN (9 modules)

🔗TDS13510_Datasheet.pdf
